Rechnerfehler V10 Atlas 1404

[Jakob Weber]

Hallo zusammen,

haben an einem Atlas 1404 BJ.1994 einen Platinenschaden durch Spannugsspitzen gehabt.

Anzeigenfeld war komplett Tod aber konnte es wieder repariert werden.
Rechnerplatine zeigt Fehler V 10 ( Rechnerfehler) an sobald das Anzeigenfeld angesteckt ist.
Haben das Anzeigenfeld an einem anderen Atlas 1404 angesteckt und dort hat es ohne Probleme funktioniert. Unsere Rechnerplatine zeigte in seinem Bagger, mit seinem Anzeigenfeld auch V10 an. Mit seiner Rechnerplatine in unserem Bagger funktioniert unser Anzeigenfeld auch ohne Probleme.
An den kleinen Chips auf der Rechnerplatine liegt es auch nicht, haben diese einmal durchgetauscht.

Haben eine neue Rechnerplatine (ET:61177109) bestellt und mussten feststellen, dass der Rechnerfehler V10 immer noch nach dem anstecken des Anzeigenfeldes kommt. Wenn es nicht angesteckt ist, ist der Fehler auch nicht aufzufinden, wie bei der alten Platine.
Mit der neuen Rechnerplatine leuchten jetzt alle LED's am Bagger auf, gehen aber während des Betriebs nicht mehr aus.
Dann bleibt der Bagger kommt der Bagger ja aus dem Lampencheck nicht mehr raus oder?

Kann es sein das der Bagger mit der neuen Rechnerplatine nicht mehr klar kommt, oder wir hier noch ein anderes Problem.

Auf der alten Platine steht die Nummer 2899474 und die neue hat die Nummer 61177109.

Liebe Grüße
Jakob

[Webmaster]

Ich würde als erstes nachfragen, ob es auch sicher die gleiche Platine ist.
Ich meine, daß es von den Eingangsmodulen her verschiedene Ausführungen gab.
Kannst Du mal ein Bild von der Platine einstellen.

Gruß

[Jakob Weber]

Hallo,

Laut Atlas Hannover gibt es die Platine 2899474 nicht mehr, die 61177109 ist das nachfolge Modell und sollte passen.
Das Bild schicke ich heute Abend.

Gruß
Jakob

[Jakob Weber]

Hallo,

anbei die Bilder der beiden Platinen.

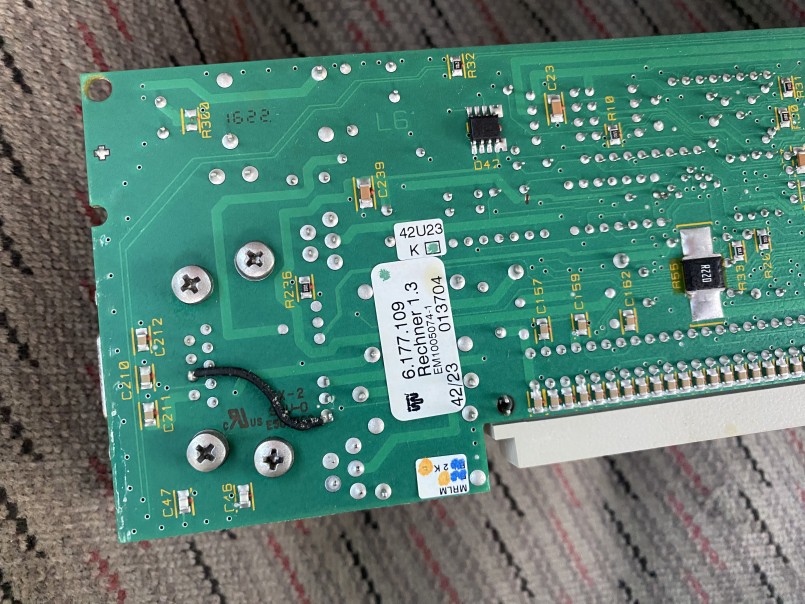

Bilder von der neuen Platine.

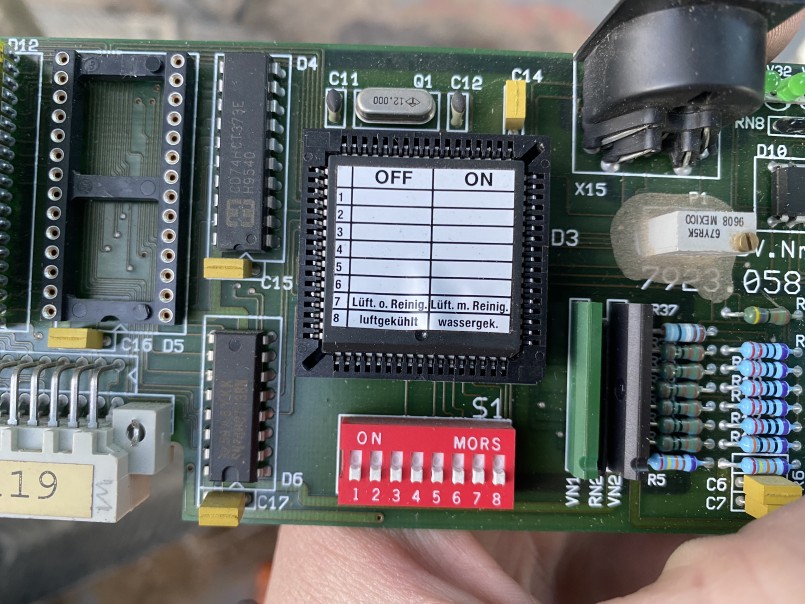

Bilder von der alten Platine.

[Webmaster]

Schon komisch, daß wenn Du die alte Platine bei nem anderen Bagger anschließt, trotzdem der V10 Fehler kommt.
Welche Chips hast Du alle durchgetauscht ?

Gruß

[Jakob Weber]

Wenn ich die Rechnerplatine des anderen 1404 bei mir anstecke kommt kein Fehler V10.
Nur wenn ich meine alte Rechnerplatine oder die neu gekaufte anschließe kommt immer der Fehler V10.

Diesen kleinen Chip wo Bagger 92 V2.10 ( sieht man in Bild 2 schön) habe ich einmal durchgetauscht, also meinen Chip an die Platine vom anderen 1404 und dessen Chip an meine alte und neue. Seine Platine funktioniert mit meinem Chip, aber meine beiden nicht mit seinem.
