Guten morgen,
Ich habe mir einen 1202d gekauft (bj ca 87) läuft und funktioniert für das Alter recht gut und schwitzt auch nicht so doll.
Jetzt meine Frage:
Der Knickarm ist teleskopierbar, aber ich finde nicht raus wie der bedient werden kann.
Hat jemand nen Tip für mich ?
Steuerung des Bagger mit 2 Hebel.
Danke für die Hilfe
1202 d mit D14
Re: 1202 d mit D14
Hi,
jawoll, sowas sieht man auch nicht allzu oft. Kannst Du evtl mal ein paar Bilder davon einstellen. Wohin gehen die Leitungen vom Teleskoparm ?
Gruß
jawoll, sowas sieht man auch nicht allzu oft. Kannst Du evtl mal ein paar Bilder davon einstellen. Wohin gehen die Leitungen vom Teleskoparm ?
Gruß
Re: 1202 d mit D14
Hallo,

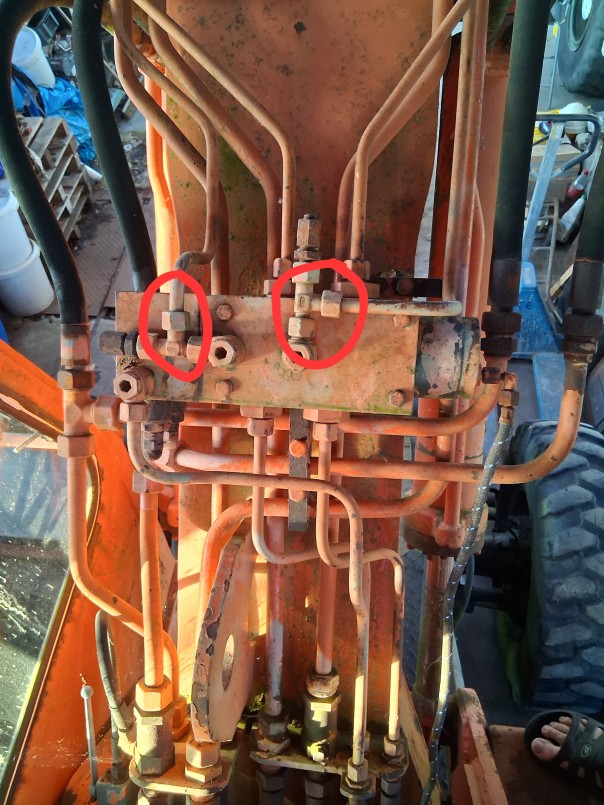

Also die beiden Hydraulikleitungen gehen auf den Block der auf dem Hubarm sitzt, rot eingekreist.
An diesem Block ist noch eine Druckluftleiteung wie es aussieht, rechter Hand am Steuerblock. hat die was mit der Steuerung zu tun ? Druckluft ist noch Nangelware
Vielleicht ist dieser Gedanke noch hilfreich: am rechten Steuerhebel sind 2 elektrische Steuerknöpfe, der untere soll für die Hammerfunktion (Abbruchhammer) sein, wenn ich den drücke baut sich nach vorne hin Druck in einem Schlauch auf.
Der obere Taster bewirkt nichts. Muss ich den vielleicht drücken und zusätzlich den Steuerhebel irgendwo hinnehmen bewegen ?
Grüsse
Also die beiden Hydraulikleitungen gehen auf den Block der auf dem Hubarm sitzt, rot eingekreist.
An diesem Block ist noch eine Druckluftleiteung wie es aussieht, rechter Hand am Steuerblock. hat die was mit der Steuerung zu tun ? Druckluft ist noch Nangelware
Vielleicht ist dieser Gedanke noch hilfreich: am rechten Steuerhebel sind 2 elektrische Steuerknöpfe, der untere soll für die Hammerfunktion (Abbruchhammer) sein, wenn ich den drücke baut sich nach vorne hin Druck in einem Schlauch auf.
Der obere Taster bewirkt nichts. Muss ich den vielleicht drücken und zusätzlich den Steuerhebel irgendwo hinnehmen bewegen ?
Grüsse
- Dateianhänge
-
-
Re: 1202 d mit D14
Hallo Misch,
für das telekopieren ist kein eigenes Steuerventil verbaut, sondern wird dafür eine vorhandene Funktion, durch umschalten genutzt.
Durch den Durchmesser der Leitungen, würde ich auf die Funktion "Greifer drehen" spekulieren.
Zum umschalten wird das Ventil am Hauptarm mit Druckluft umgeschaltet, das kann elektrisch oder mechanisch passieren, dazu wäre die Druckluftleitung zu verfolgt.
Im Hydrauliktank muss ein Vorspanndruck bestehen, so das den Hydraulikpumpen das Öl zugeführt wird. (die Pumpen sind faul und wollen das Öl nicht ziehen)
Dazu wird die Hand,-und Schwenkbremse mit Druckluft gelöst, was hier nicht funktionieren kann. (eventuell abgeklemmt ?)
Gruß Demian
für das telekopieren ist kein eigenes Steuerventil verbaut, sondern wird dafür eine vorhandene Funktion, durch umschalten genutzt.
Durch den Durchmesser der Leitungen, würde ich auf die Funktion "Greifer drehen" spekulieren.
Zum umschalten wird das Ventil am Hauptarm mit Druckluft umgeschaltet, das kann elektrisch oder mechanisch passieren, dazu wäre die Druckluftleitung zu verfolgt.
Ich schließe daraus, das noch keine Druckluft vorhanden ist, was aber in mehreren Hinsichten problematisch ist.
Im Hydrauliktank muss ein Vorspanndruck bestehen, so das den Hydraulikpumpen das Öl zugeführt wird. (die Pumpen sind faul und wollen das Öl nicht ziehen)
Dazu wird die Hand,-und Schwenkbremse mit Druckluft gelöst, was hier nicht funktionieren kann. (eventuell abgeklemmt ?)
Gruß Demian
Re: 1202 d mit D14
Das sieht wie ein Umschaltblock aus.
Verfolg mal die zwei Leitungen, die oben am Block Richtung Arm vor gehen. Die könnten dann für Greifer drehen sein. Wenn ja, wird der Teleskoparm über die zwei Taster am Joystick geschalten. Aber es müßte dann in der Kabine noch ein Luftventil verbaut sein, wo Du umschalten kannst zwischen Greifer drehen/Teleskoparm. Dieses steuert dann den Block an.
Gruß
Verfolg mal die zwei Leitungen, die oben am Block Richtung Arm vor gehen. Die könnten dann für Greifer drehen sein. Wenn ja, wird der Teleskoparm über die zwei Taster am Joystick geschalten. Aber es müßte dann in der Kabine noch ein Luftventil verbaut sein, wo Du umschalten kannst zwischen Greifer drehen/Teleskoparm. Dieses steuert dann den Block an.
